ホリゾンガー工法『ＳＨ−７１６型』によるヒューム管φ６００mmの長距離施工を紹介致します。

　路線延長は約２１７．０ｍ×２スパンで、それぞれ１１２．５ｍ、１０４．５ｍといずれも１００ｍを超える長距離の推進です。土質は、Ｎ値１５〜２０の砂質シルト、水頭差が約２ｍ、土被り約４．５ｍ、オーガ一工程式で施工致しました。

　発進は、小判型ライナープレート２，５００×６，１１１mmの両発進円形立坑、到達は、小判型ライナープレート２，５００×６，１１１mmの両発進円形立坑で、管路が直角方向に推進するため幅２，５００mm方向に到達し、先導管は一体回収しました。

　推進精度はデータシートのとおり長距離推進にも係わらず、上下方向０〜＋１０mm・左右方向±５mm以内と大変良好で、推進力も到達付近で最大６０Tonの結果でした。

(工事概要)

工事場所：鹿児島県

工期　　：平成１５年６月〜８月

施工　　：株式会社 鹿児島推進開発

土質　　：砂質シルト、Ｎ値１５〜２０

土被り　：約４．５ｍ

勾配　　：約１．２パーミル

管径×長：φ６００mm 管種　　：推進用ヒューム管

工法　　：オーガ一工程式　　

推進機種：ＳＨ−７１６型

路線延長：約２１７．０ｍ×２スパン、最大１１２．５ｍ

発進立坑：小判型ライナープレート　２，５００×６，１１１mm

到達立坑：小判型ライナープレート　２，５００×６，１１１mm（幅２，５００mm方向に到達）

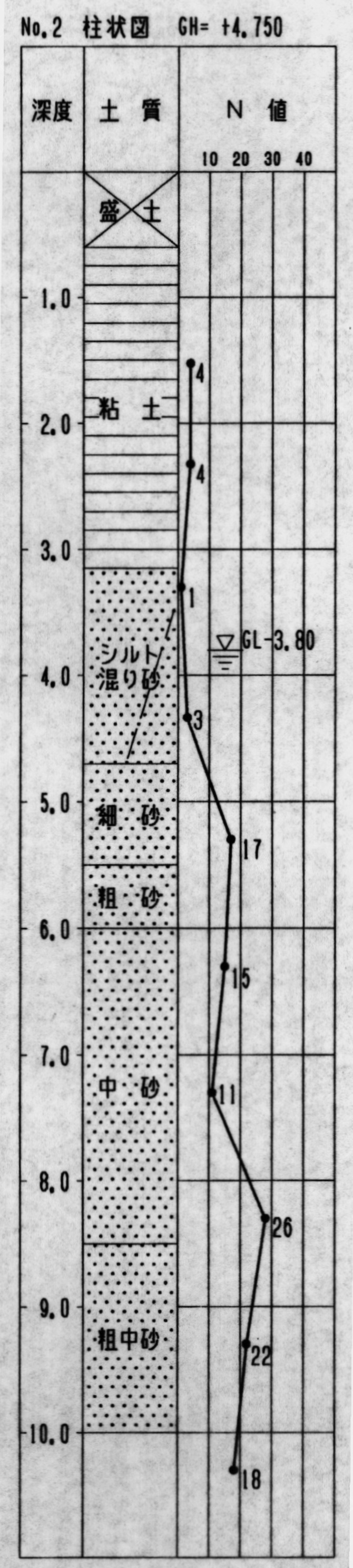

　図−１　土質柱状図

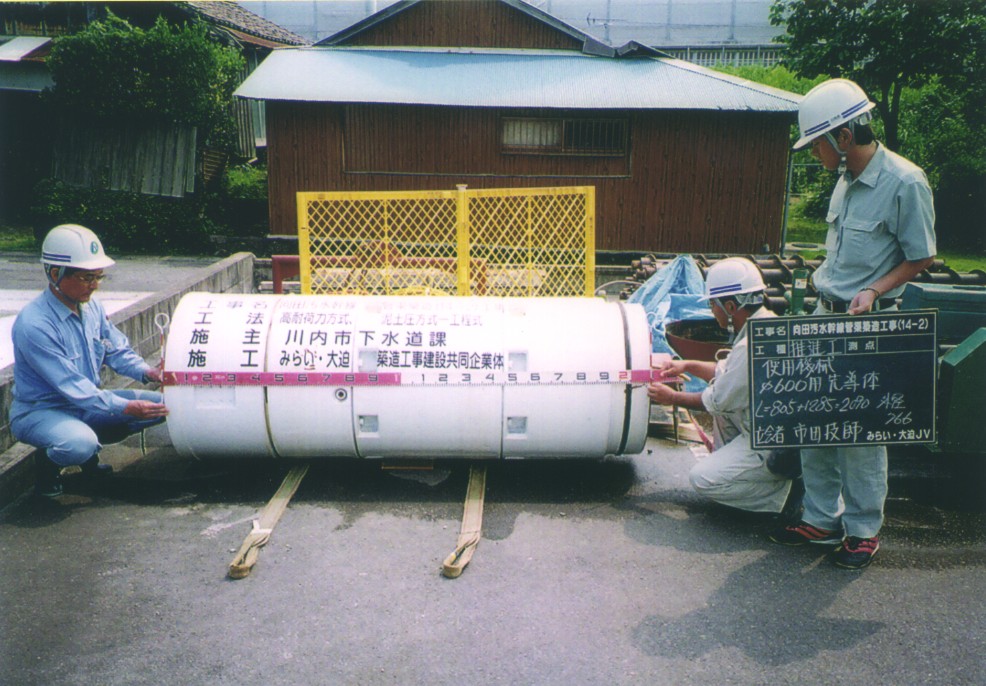

　写真−１　φ600mm先導管

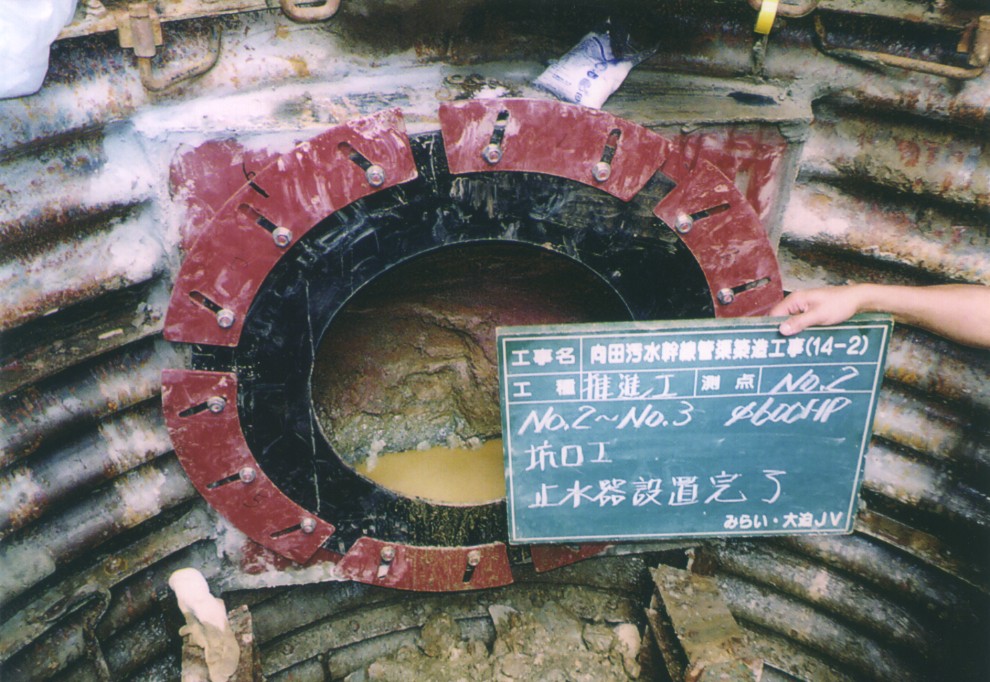

　写真−２　鏡切り

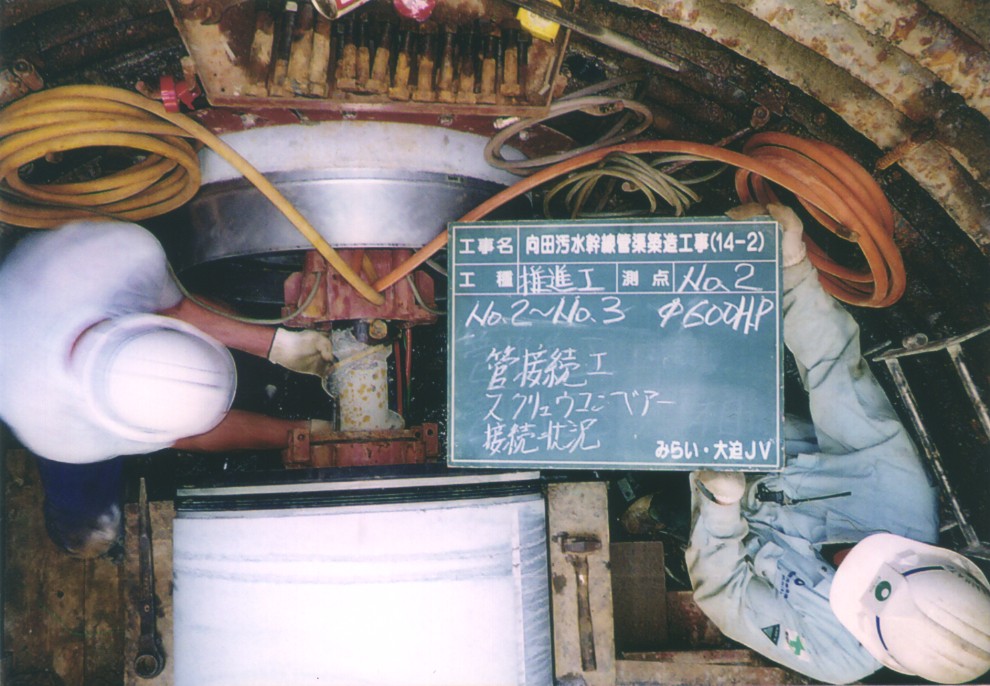

　写真−３　管継足し

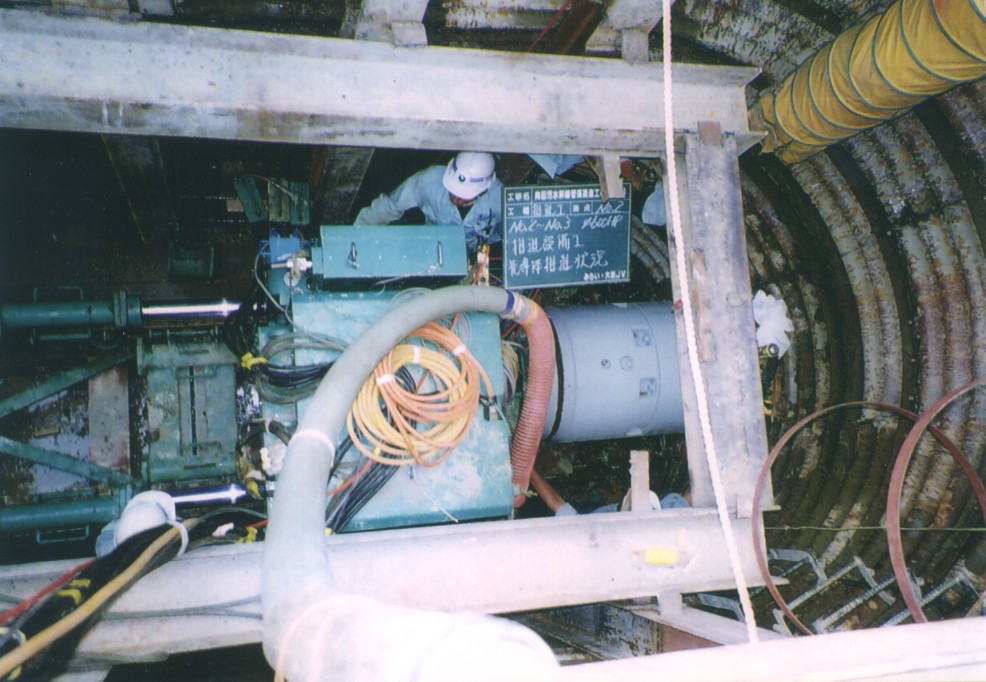

　写真−４　ヒューム管推進

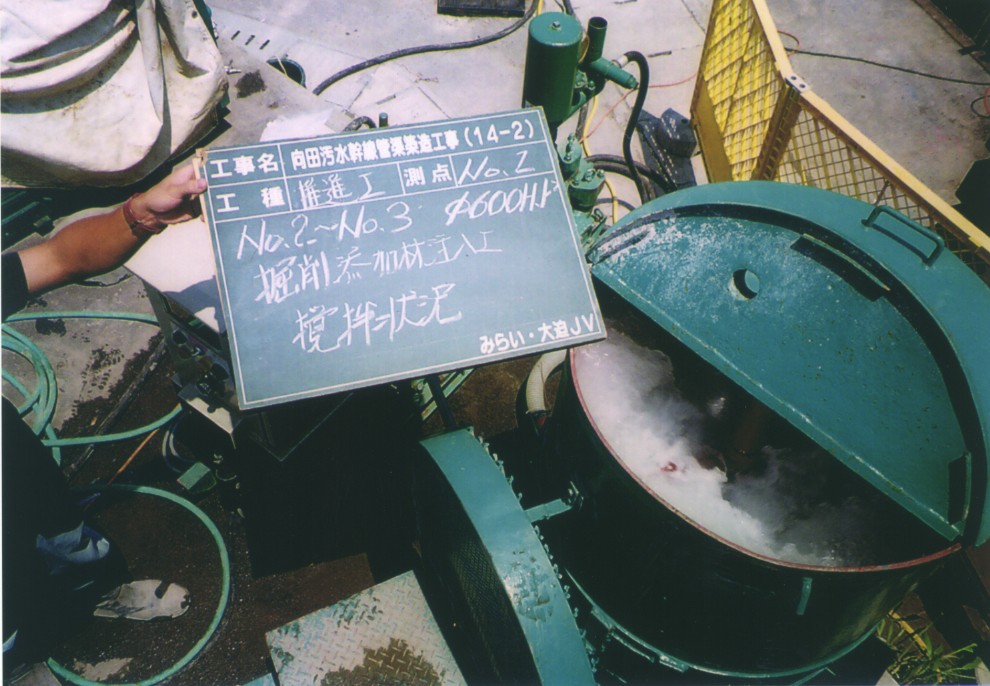

　写真−５　掘削添加材

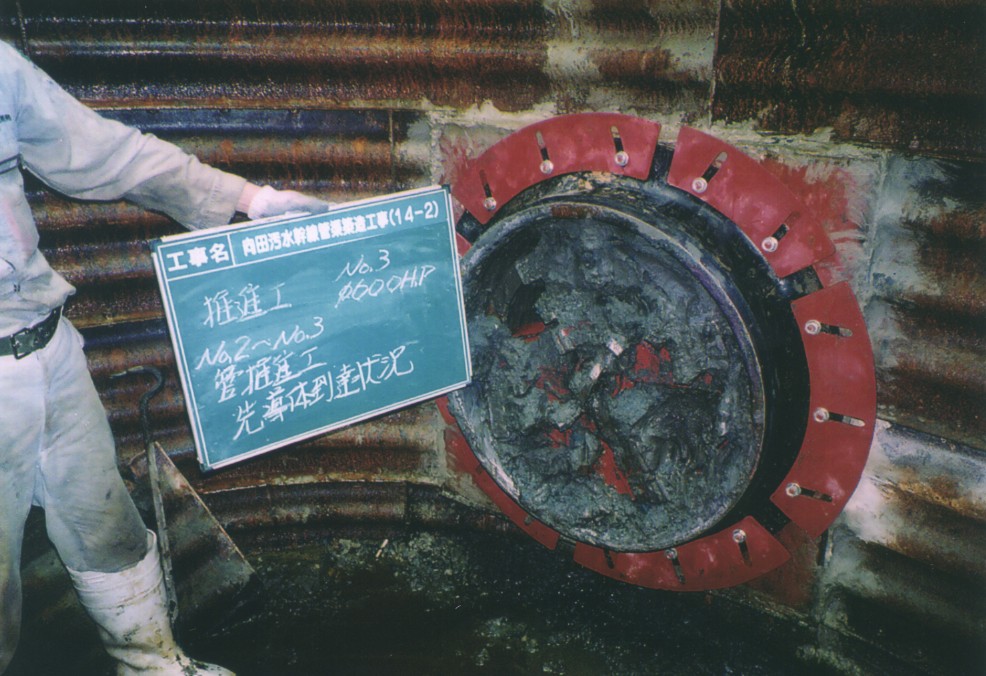

　写真−６　先導管到達

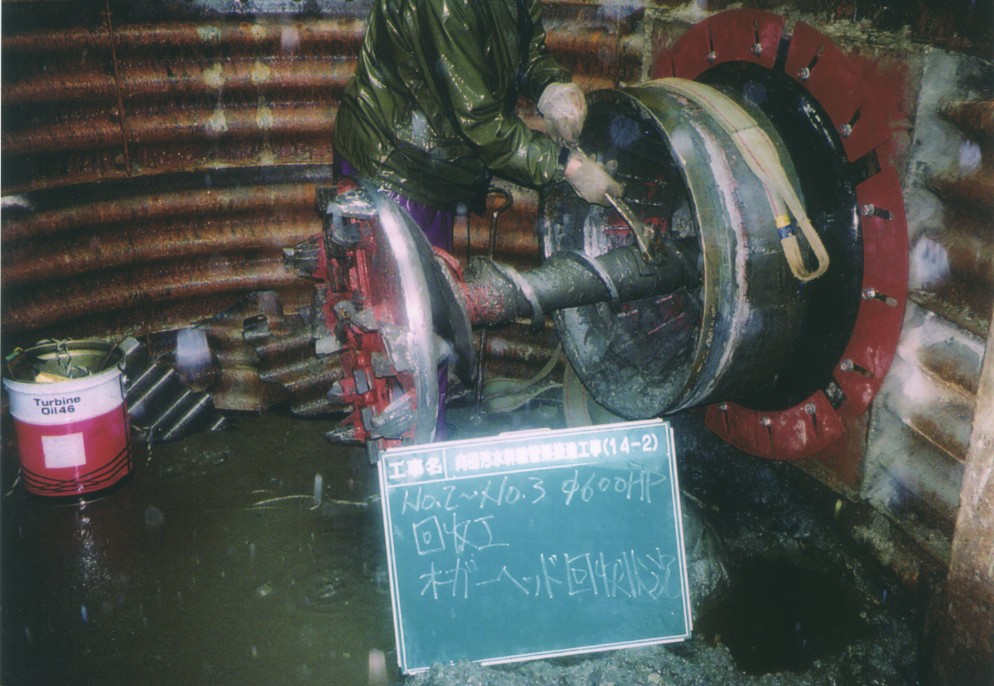

　写真−７　ヘッド回収

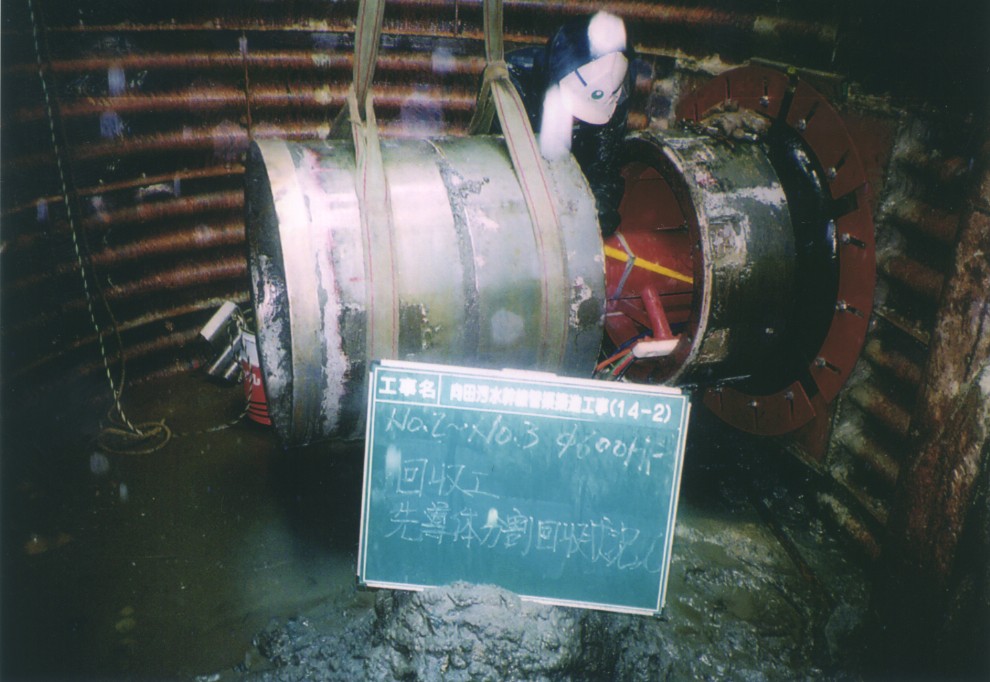

　写真−８　先導管回収
