『ＳＥＨ−５０８型』によるＶＭ管φ４５０mm、ＶＭ管φ５００mm、鋼管５００mmの施工を紹介致します。 路線延長は約180ｍ×3スパン、土質はＮ値５〜１０の砂質土、水頭差が約２ｍ、土被り約３．５ｍをオーガ一工程式で施工致しました。 (工事概要) 工事名称：公共下水道工事 工事場所：大阪 工期 ：平成１６年月３月 元請 ：株式会社Ｈ建設 施工 ：株式会社 鹿児島推進開発 土質 ：砂質シルト、Ｎ値５〜１０ 土被り ：約３．５ｍ 勾配 ：約２パーミル 管径×長：ＶＭ５００mm×５１．８ｍ×１ＳＰ ＶＭ４５０mm×１１０ｍ×２ＳＰ （ｍａｘ５５．１７ｍ） 鋼管５００mm×１２．７５ｍ×１ＳＰ 管種 ：ＶＭ管（スパイラル管）、鋼管 工法 ：オーガ一工程式 推進機種：ＳＥＨ−５０８型 路線延長：約１８０ｍ 発進立坑：φ２，０００mm（ＶＭ４５０ mm）、 φ２，５００mm（ＶＭ５００mm、鋼管５００mm） |
|

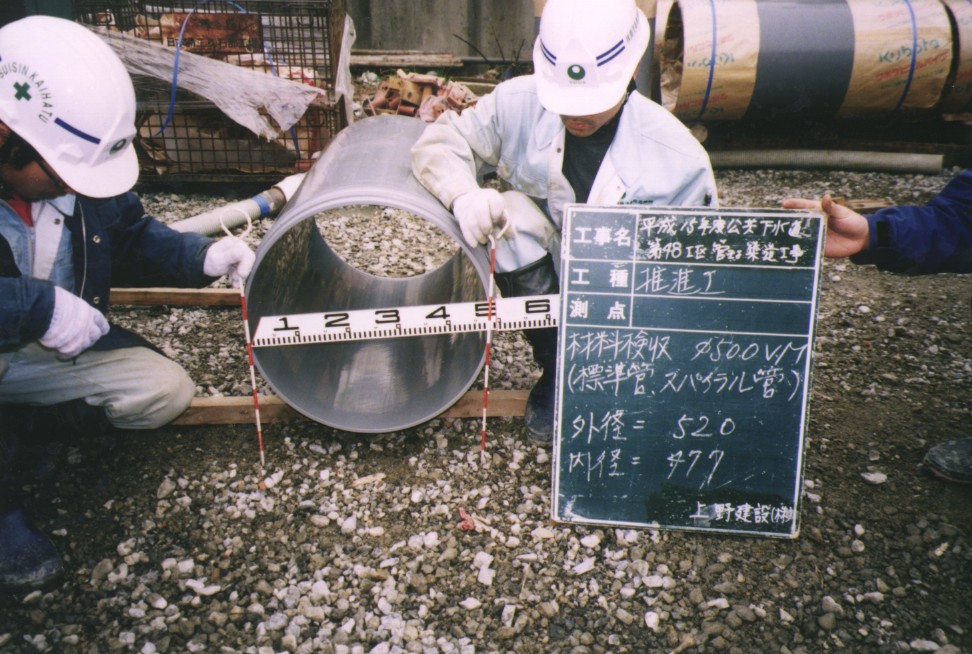

写真−１ 500E管材（ｽﾊﾟｲﾗﾙ）

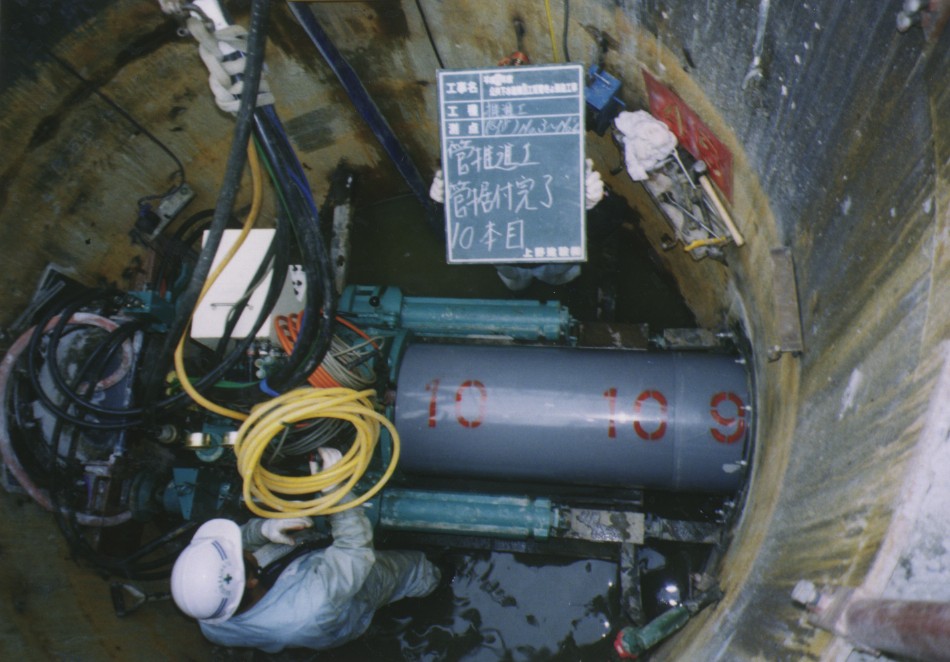

写真−２ 500E VM管推進

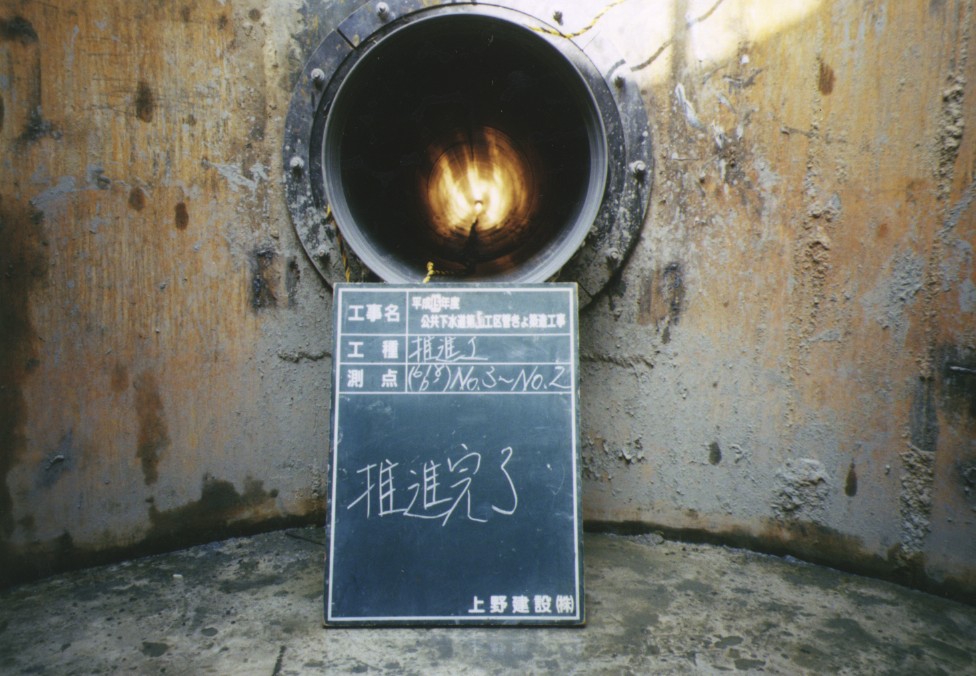

写真−３ 到達

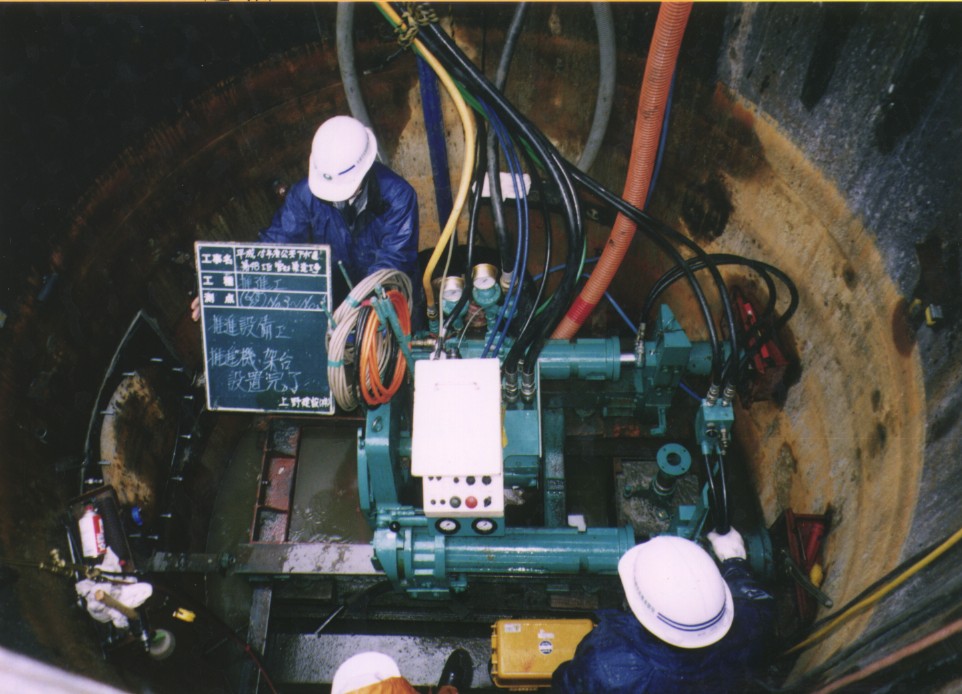

写真−４ SEH-508据付

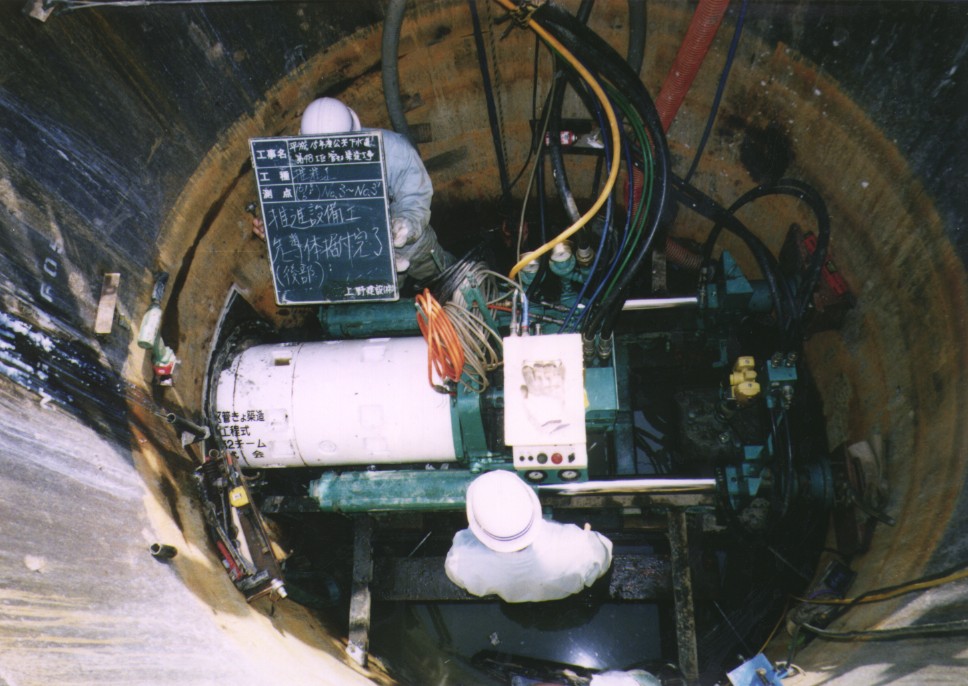

写真−５ φ500mm先導管推進

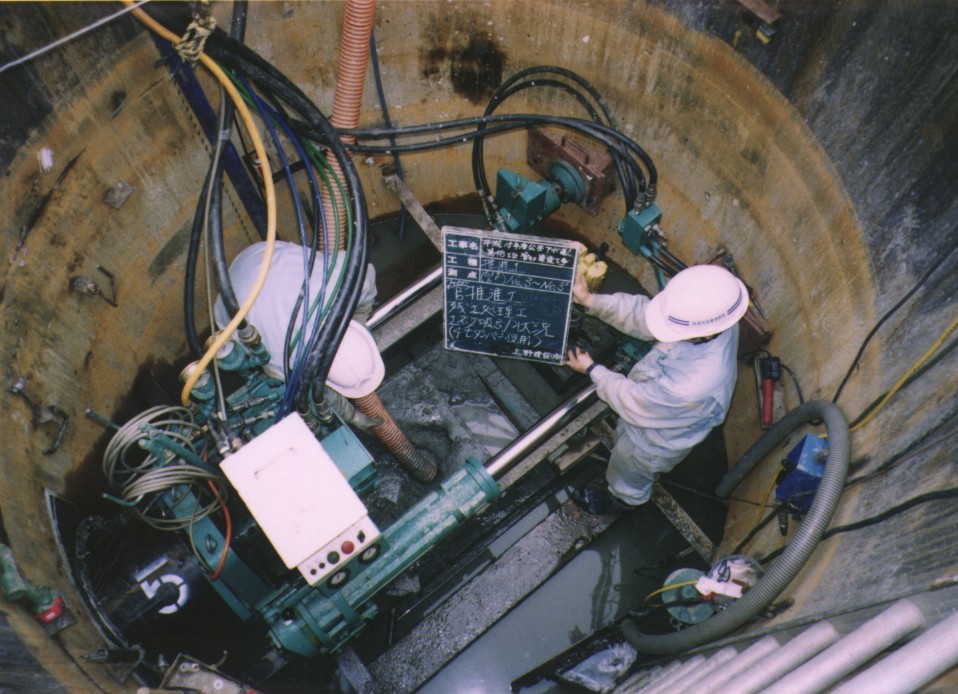

写真−６ φ500mm鋼管推進
|
|
|
||
|
