(株)鹿児島推進開発 　　　　　　　　　　　　　　　　推進工事技士

工事主任　

前田　秀司

『ＳＨ−１０３０型』による推進用鉄筋コンクリート管φ１,０００mm、推進距離約１００ｍの施工事例を紹介致します。

現場は、土質がＮ値１６〜２２砂質土、土被り約３．０〜１０．８ｍで、路線延長約１０７．５ｍ、推進延長１０２．３５ｍを高耐荷力方式泥土圧方式一工程式で施工致しました。

工事は勾配が５．５パーミル、土被り３．０ｍから１０．８ｍ側に施工するものです。

推進延長１００ｍを超える長距離推進のため、土質の変化及びＮ値の変化に対応する必要がありました。

方向修正はレーザートランシットＴＶカメラ方式で先導体の位置変位を常時管理して、早め早めに修正を行い数ミリ単位で管路の精度を保ちました。推進延長が長いので先導体をオーバーカット気味に整備し、推力の変化に応じて滑材及び掘削添加材の増減を図り推力が上がり過ぎないように努めました。推力は最大で９００〜１,０００kＮで、滑材注入効果で推力の低減を図ることができました。

到達立坑ケーシングφ３５００mm、土被り１０．８ｍの中、分割回収により安全に回収できました。

今回の現場は先導体の工夫と滑材注入効果により、推進用鉄筋コンクリート管φ１,０００mmの長距離推進に成功致しましたが、今後ともさらに推進延長を伸ばすための研究を重ねてまいります。

(工事概要)

工事名称：水上坂横井線流末整備工事(その２)

工事場所：鹿児島市小野町 施工期日：平成１９年１０月〜１１月

元請　　：南生建設株式会社

施工　　：株式会社 鹿児島推進開発

土質　　：粘性土、礫混じりシラス

土被り　：約３・０〜１０．８ｍ

勾配　　：約　−５．０パーミル

管種　　：ヒューム管

管径×長：１，０００mm×１０２．３５ｍ

工法　　：高耐荷力方式・泥土圧方式一工程式

推進機種：ＳＨ−１０３０型

路線延長：約１０７．５０ｍ

発進立坑：鋼　矢　板　３,３５０mm×６,５５０mm (内寸法)

到達立坑：ケーシング　３,５４６mm (内寸法)

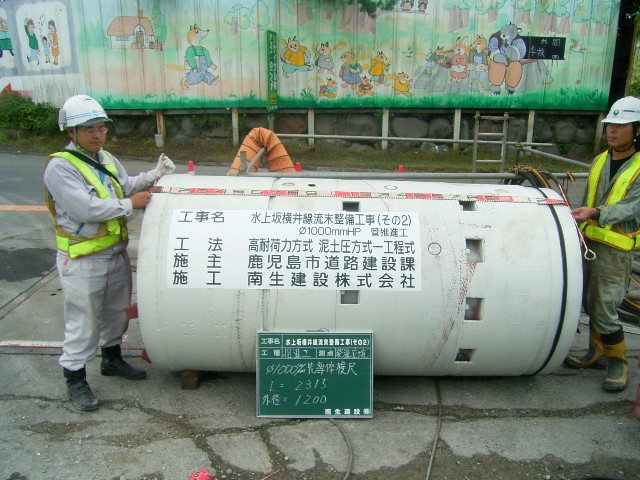

　写真−１　1000H先導管

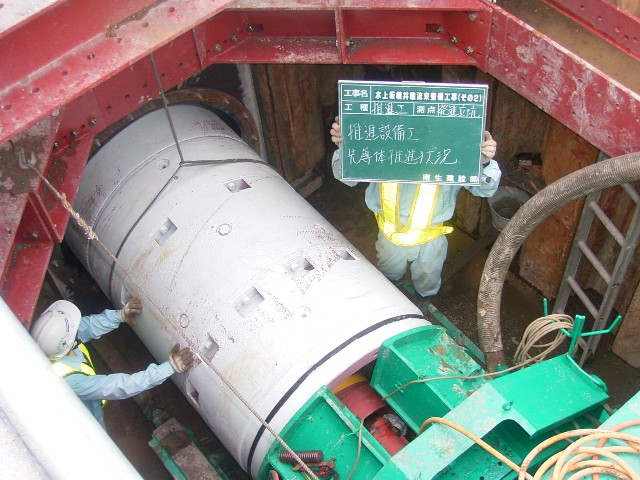

　写真−２　先導管の推進

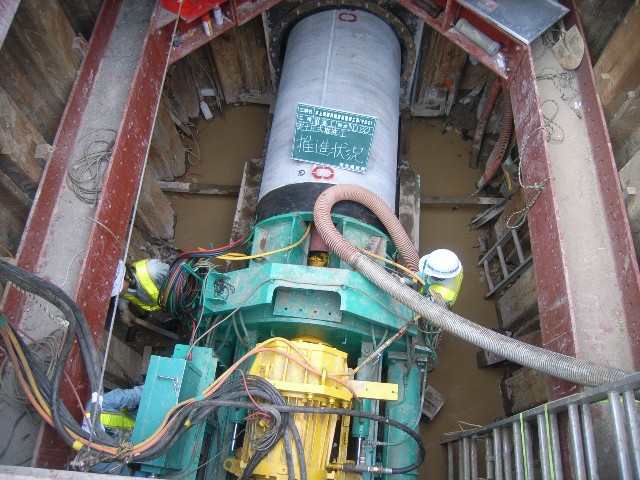

　写真−３　ヒューム管の推進

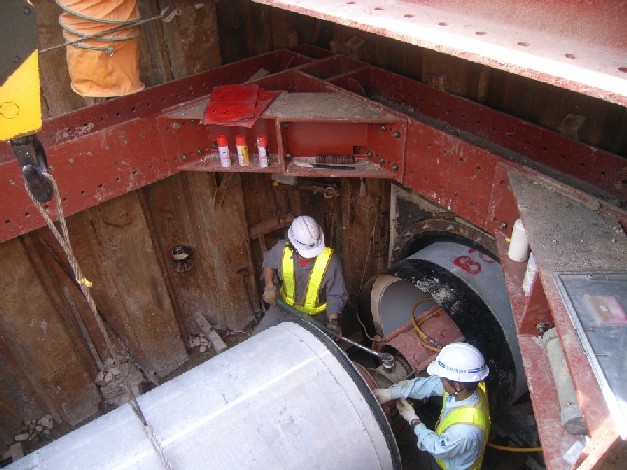

　写真−４　スクリュー継足し　

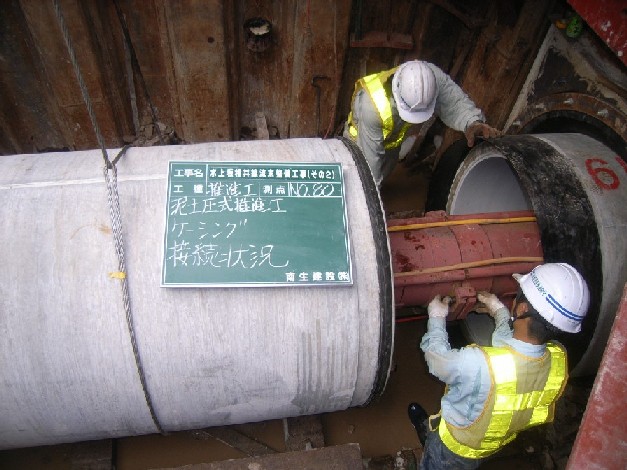

　写真−５　ケーシング継足し　

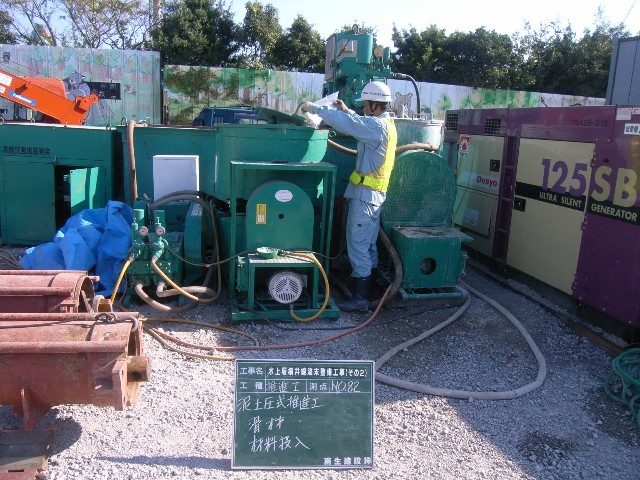

　写真−６　注入プラント

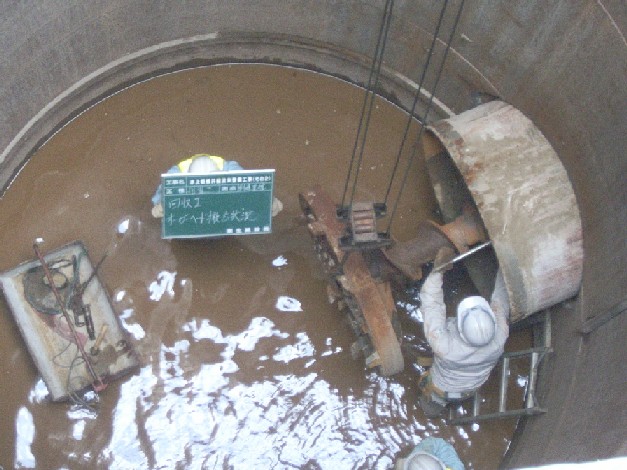

　写真−７　オーガヘッドの回収

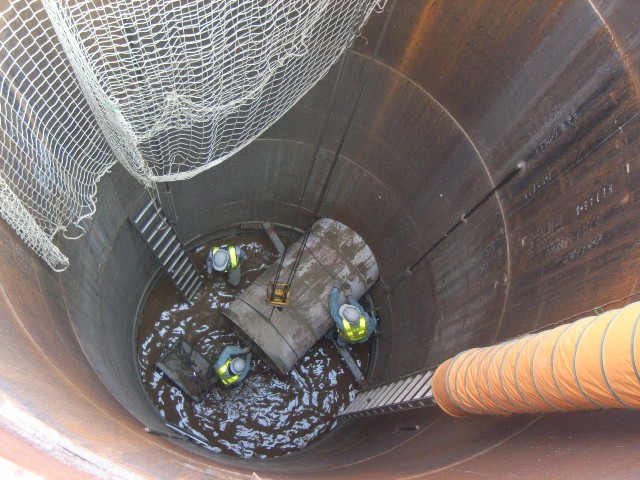

　写真−８　先導管の回収　

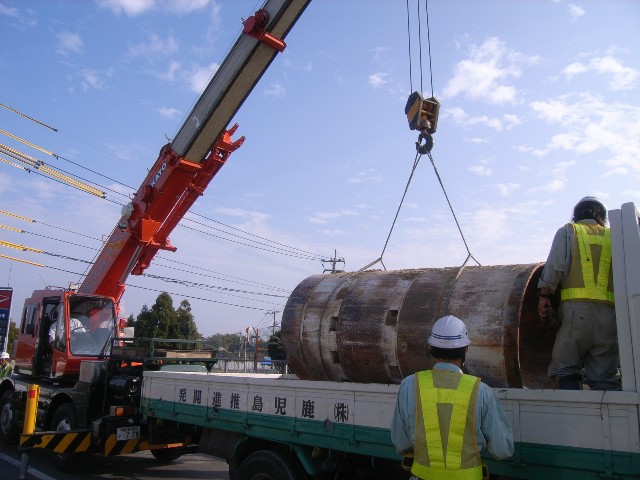

　写真−９　先導管の回収
