現場は、砂礫層、礫混入率20〜50％、最大礫径80〜90mm、一軸圧縮強度800〜1000kgf/cm2の地盤で、土被り約4.0ｍ、推進延長125.4ｍ、設計勾配12‰を高耐荷力方式・オーガ方式一工程式(掘削添加剤使用)で施工致しました。

クラッシャーヘッド、刃口注水タイプで礫地盤に対応しました。

（工事概要）

工事場所　：台湾屏東市

施工期日　：平成20年2月〜3月

土質　 　：砂礫層、礫混入率：20〜50％、

　　　　　　最大礫径：80〜90mm、

　　　　　　一軸圧縮強度：800〜1000kgf/cm2

土被り　　：約3.9〜4.0ｍ

推進延長　：125.4ｍ×4スパン(最大43.7 ｍ)

勾配　　　：約＋12‰

管種　　　：ヒューム管（台湾規格）

管径×管長：φ400×1,000mm

工法　　　：高耐荷力方式・オーガ方式一工程式(掘削添加剤使用)

推進機種　：SH-456型

先導管　　：400HC-5型（クラッシャーヘッド、刃口注水タイプ）

発進立坑　：φ2.0ｍ（鋼製ケーシング）

到達立坑　：φ1.8ｍ（鋼製ケーシング）

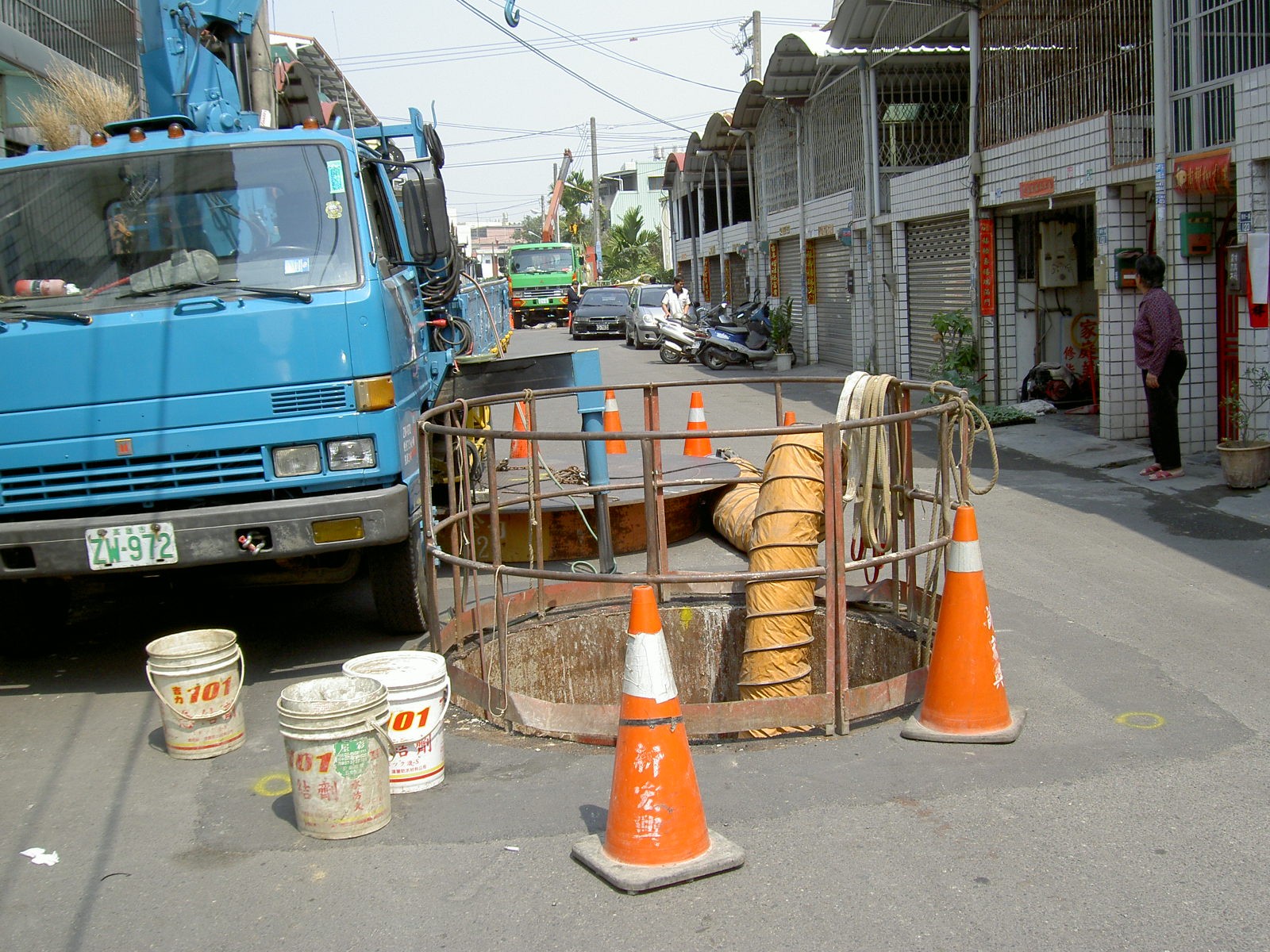

　写真−１　全景

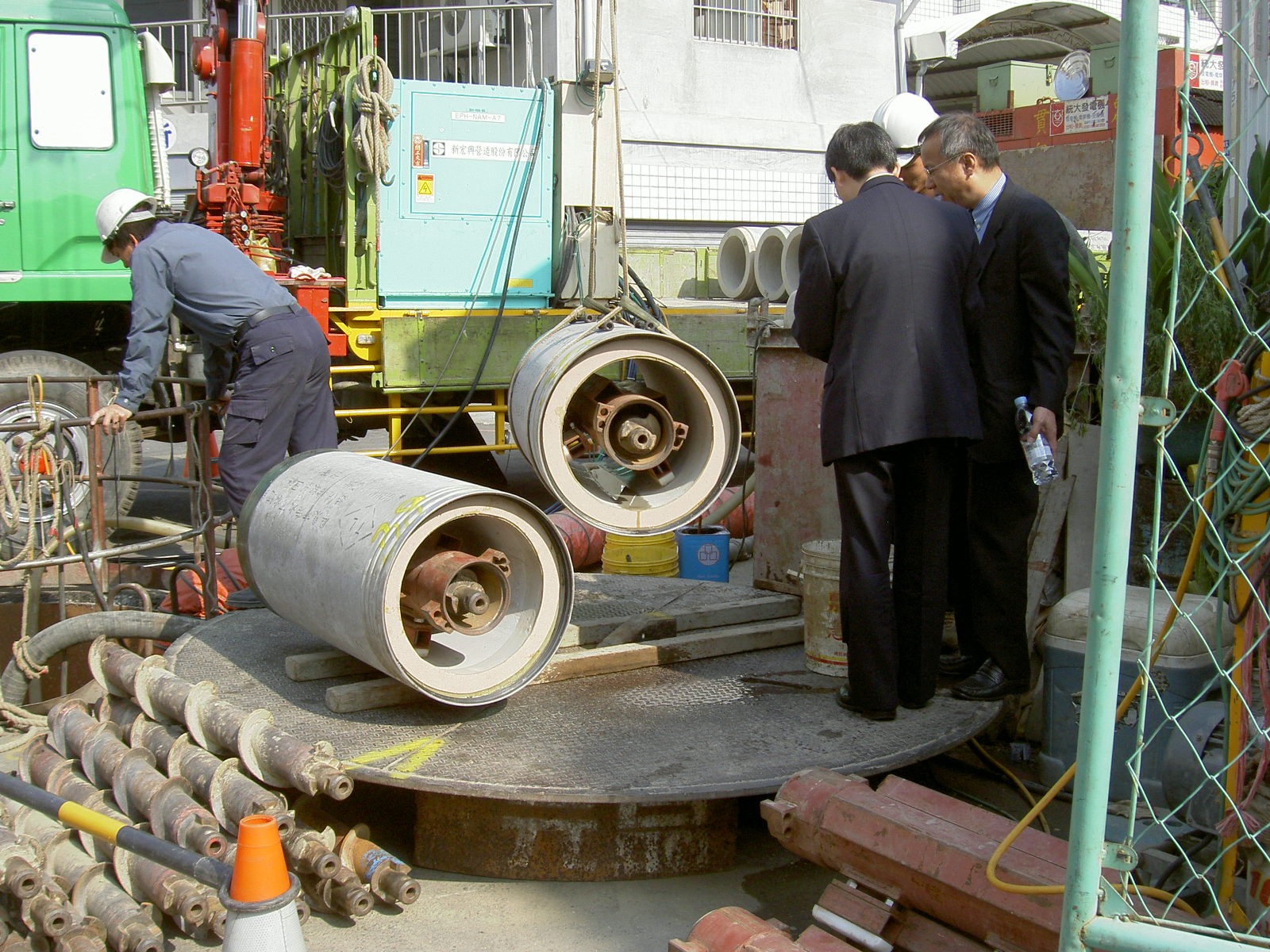

　写真−２　ヒューム管(台湾規格)

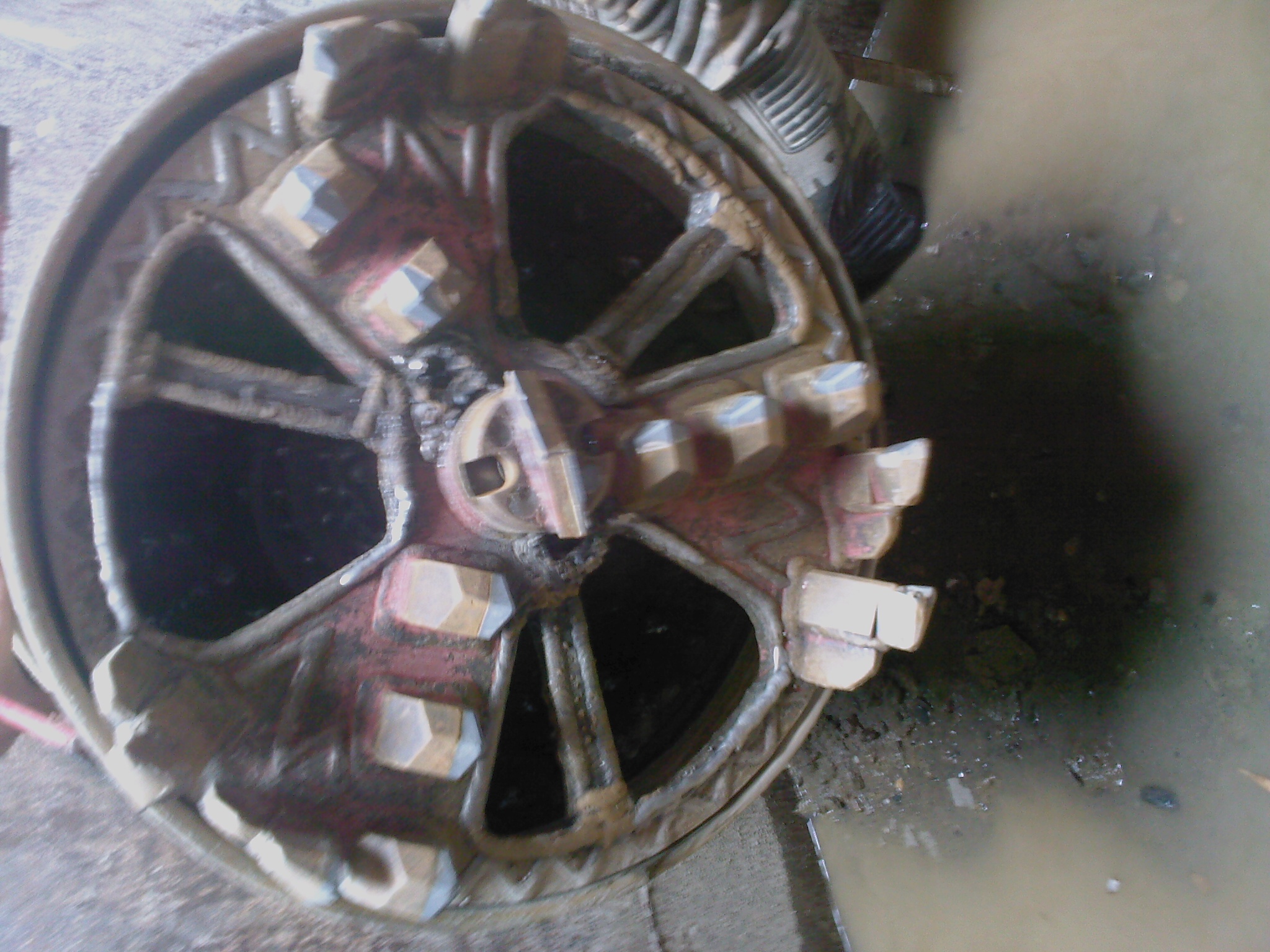

　写真−３　先導管(ｸﾗﾂｼｬｰﾍｯﾄﾞ)

　写真−４　推進状況　

　写真−５　原地盤　

　写真−６　排土(ｸﾗﾂｼﾝｸﾞ後)
