(株)バイオテックス

工事部長　水村　和幸

『サンライナーＳＥＨ−５０８型』による推進用レジンコンクリート管（RS管）φ３００mmの施工事例を紹介致します。

現場は、傾斜地で土質がＮ値50以上の風化花崗岩を含む砂礫土・礫玉石混じり土・転石混じり土という互層地盤で、土被り約4.1ｍ、推進延長57.8m、設計勾配3.0‰を高耐荷力方式泥土圧方式一工程式で施工致しました。

先導体はベアリング支持方式のディスクカッターヘッドを使用しました。

到達立坑は1号既設人孔で下流側管路が布設済みであったため、シビアな施工精度を求められましたが、10mm以下の精度で到達回収することができました。 　　

使用推進管がレジンコンクリート管のため、木製フットスペーサを使用し、潤滑材を塗布することで管内を傷つけないよう品質面で配慮しました。

(工事概要)

工事名称　：公共下水道工事

工事場所　：佐賀県Ｋ市

施工期日　：平成20年2月〜3月

土質　　　：風化花崗岩・砂礫土・礫玉石混じり土・転石混じり土という互層地盤 土被り　　：4.1ｍ

推進延長　：57.8ｍ×2スパン（下り22.0ｍ、上り35.8ｍ）

勾配　　　：3.0‰

管種　　　：推進用レジンコンクリート管（RS管） 管径×管長：φ300mm×1,000mm

工法　　　：高耐荷力方式・泥土圧方式一工程式

推進機種　：SEH-508型

先導管　　：350E型(ディスクカッターヘッド)

発進立坑　：φ2,090mm（鋼製ケーシング）

到達立坑　：既設1号人孔、φ1,590mm（鋼製ケーシング）

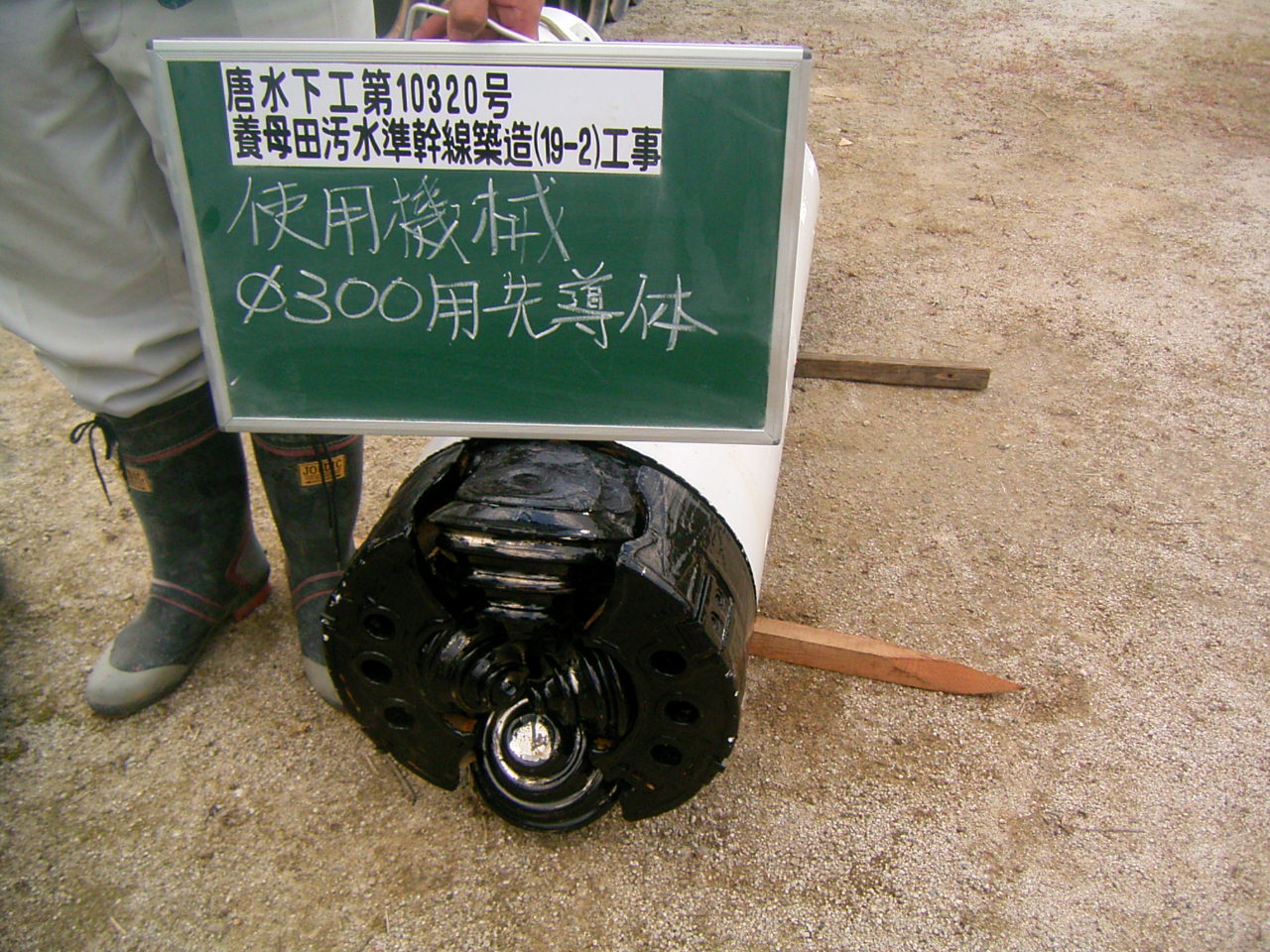

　写真−１　先導管(ディスクカッターヘッド)

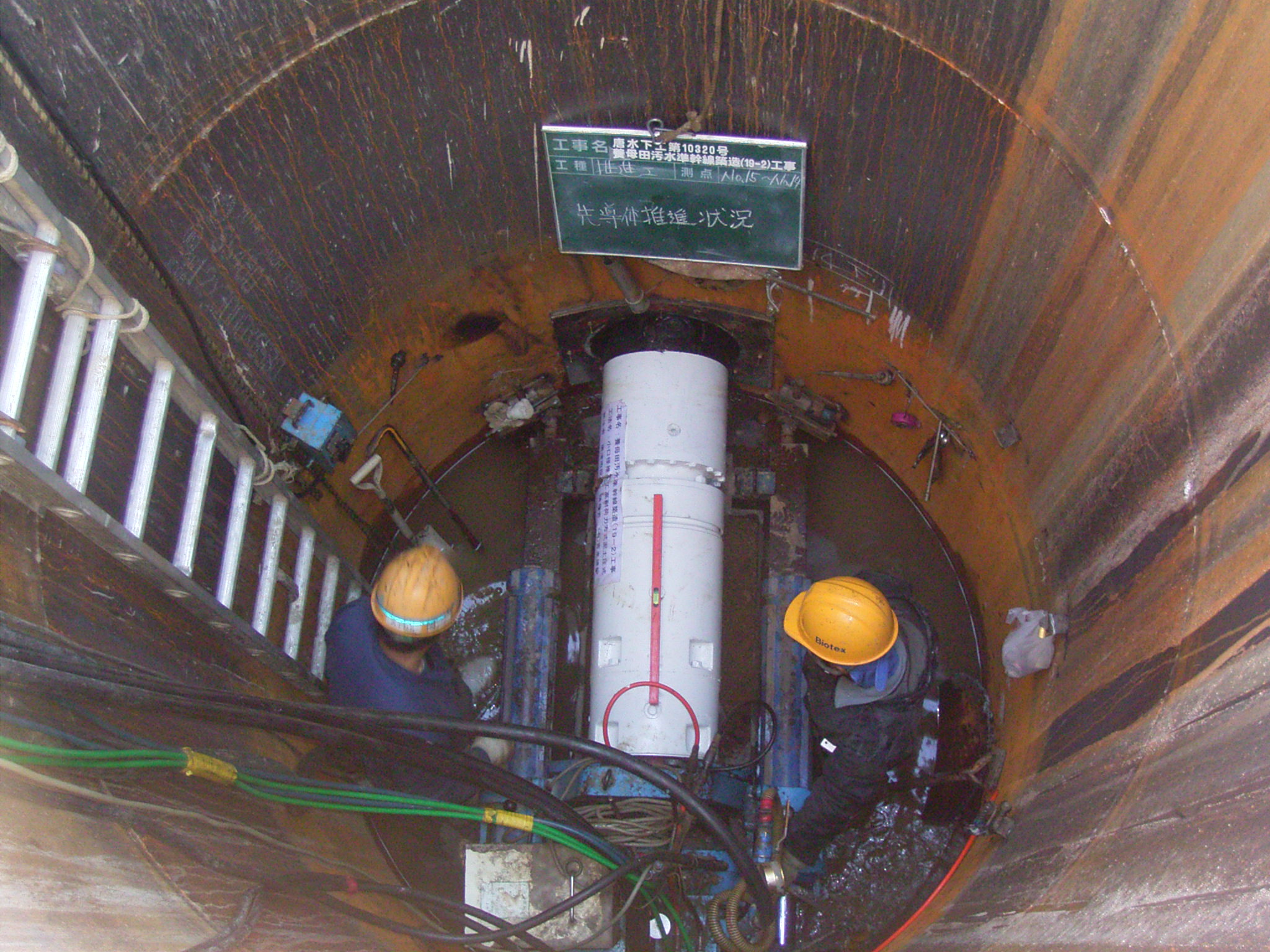

　写真−２　先導管発進

　写真−３　先導管 (ローラカッターヘッド)

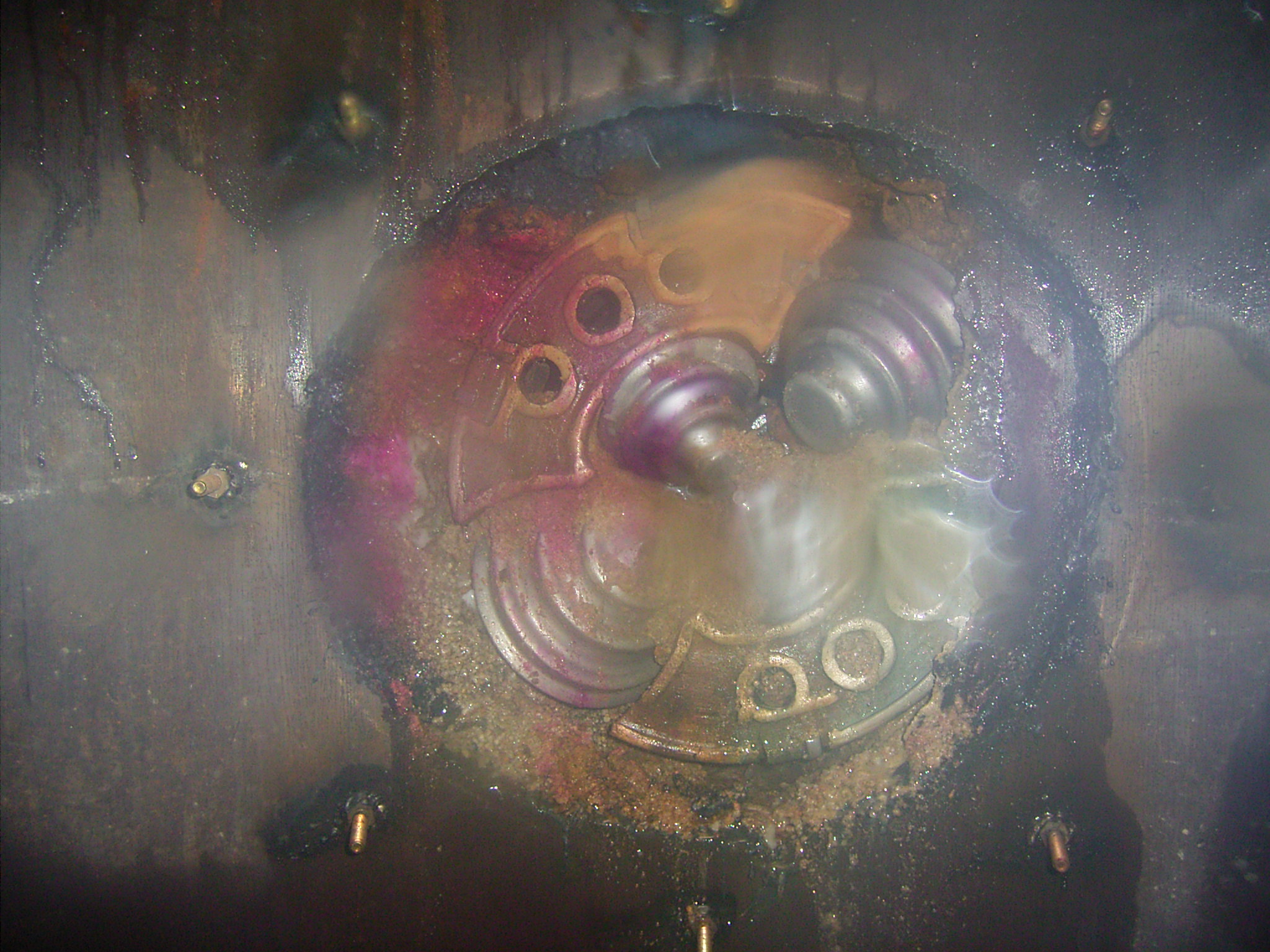

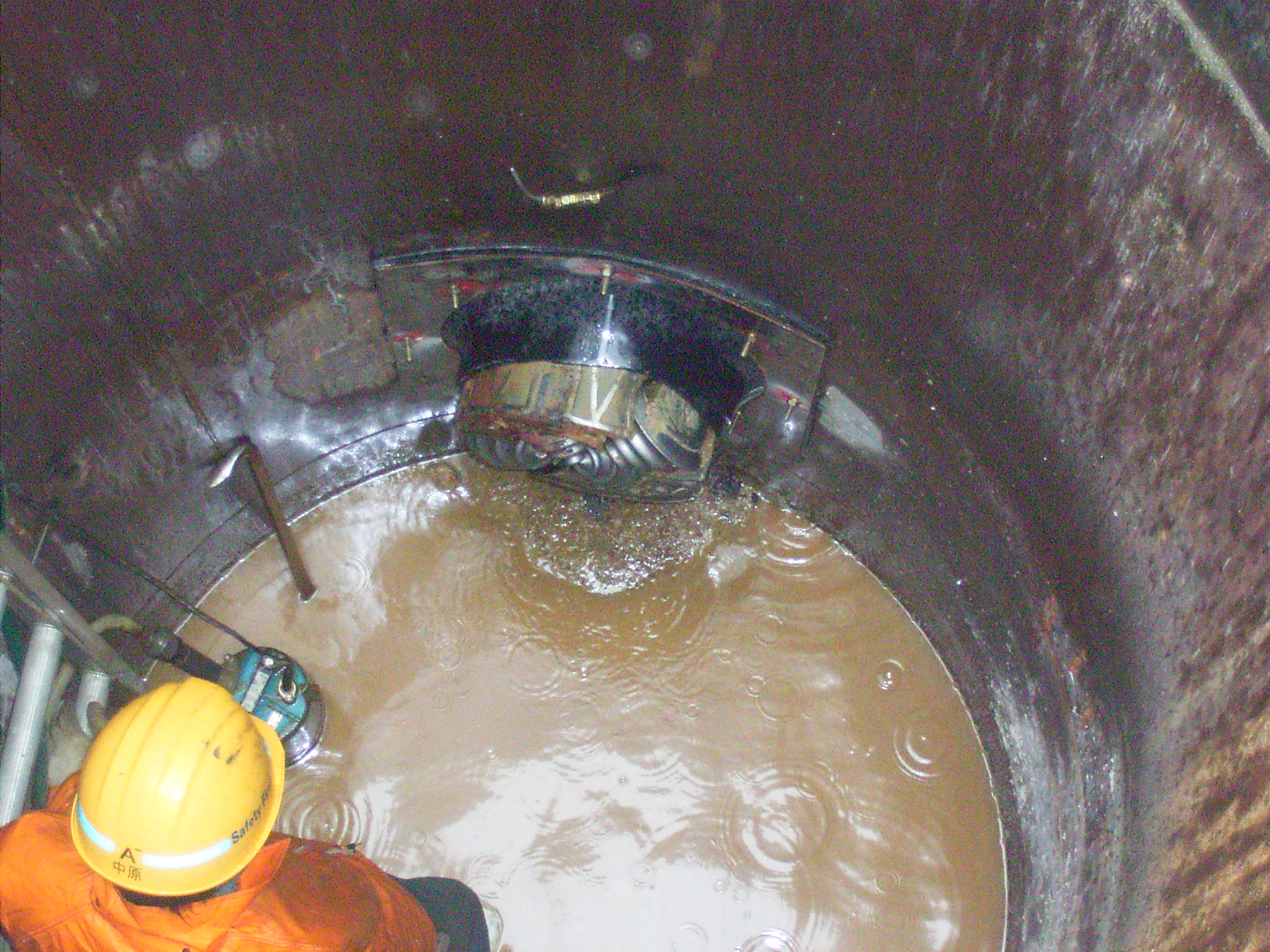

　写真−４　先導管到達

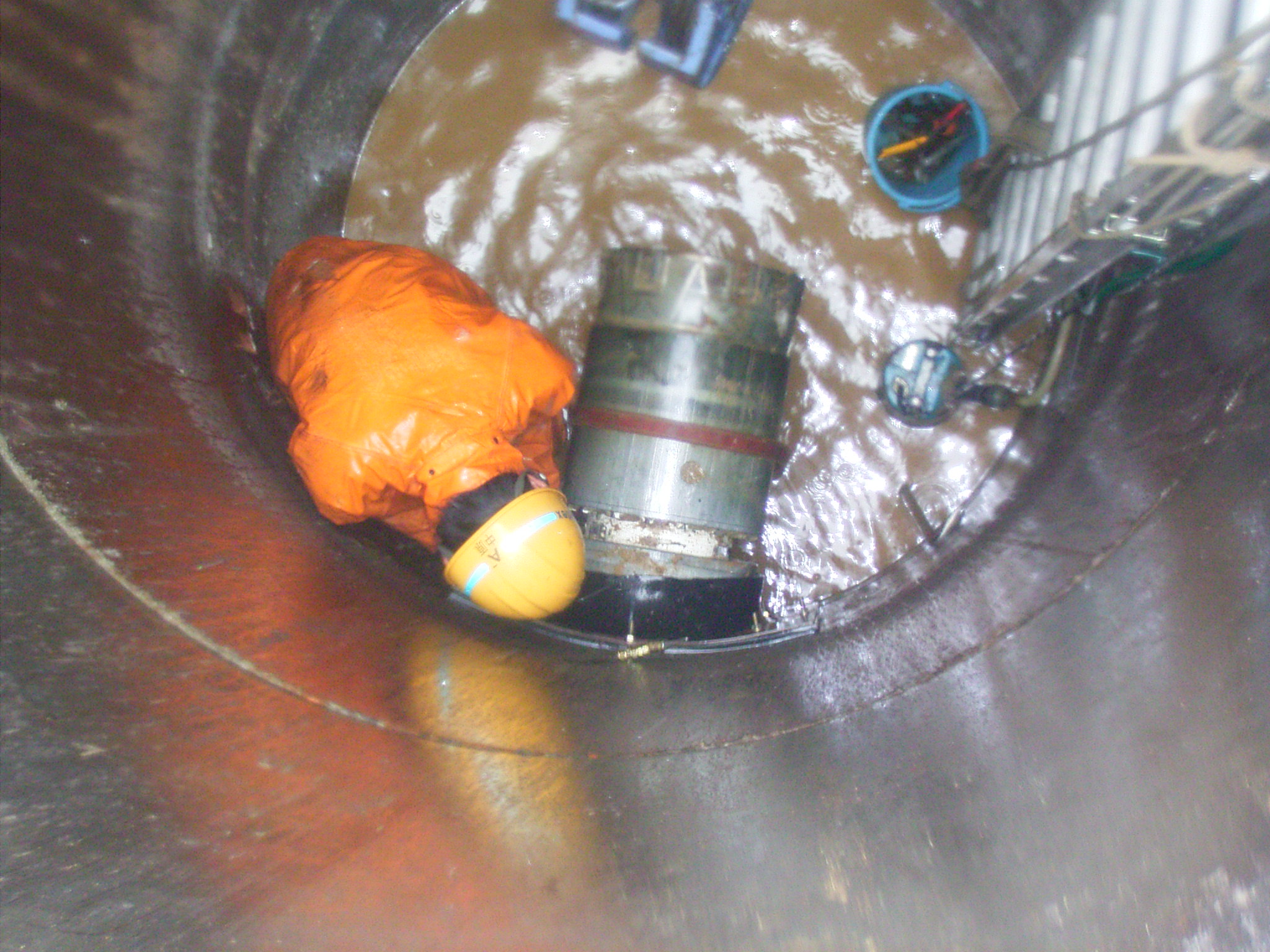

　写真−５　先導管回収　

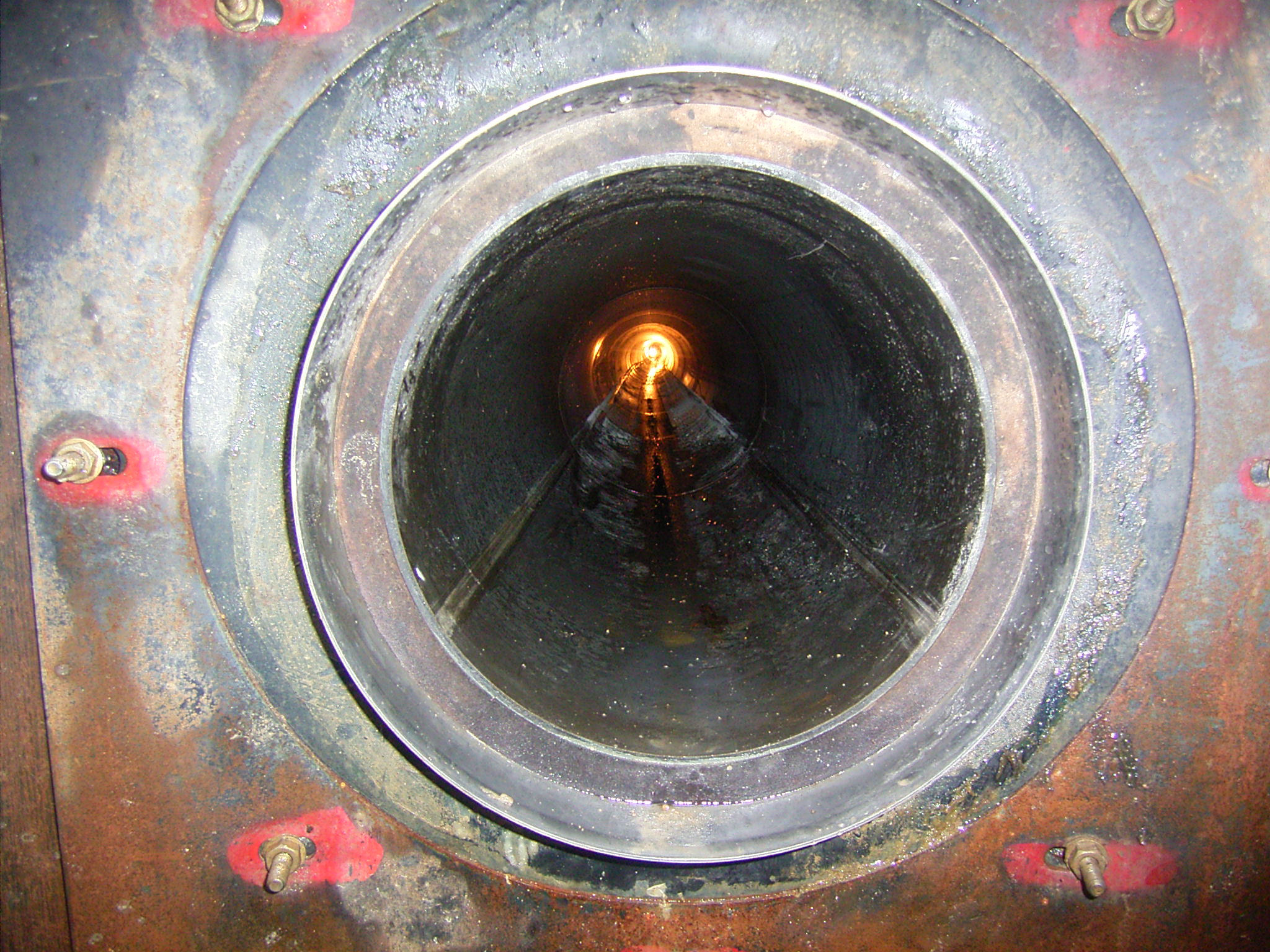

　写真−６　施工完了
